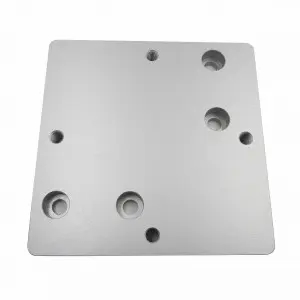

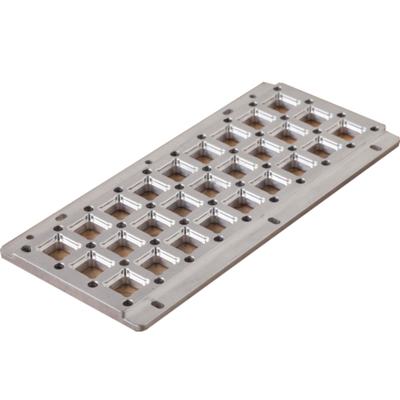

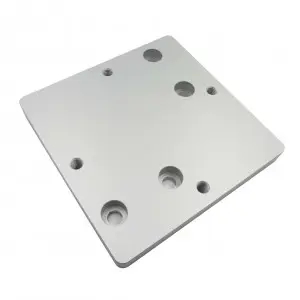

Precyzyjne aluminiowe płyty do frezowania CNC OEM dla przemysłu elektronicznego

Postęp w obsłudze produkcji OEMCzęści do frezowania CNC Precyzyjna płytka aluminiowa dla przemysłu elektronicznego

1Wstępne dochodzenie i ocena projektu

(1)Zapytanie klienta: Proces rozpoczyna się, gdy klient kontaktuje się z dostawcą usług obróbki CNC z prośbą o zamówienie części aluminiowej na zamówienie.Rysunki 2D (DWG, PDF)a takżeModele 3D (STEP, IGES, STL), wraz ze specyfikacjami materiału (np. Aluminium 6061, 7075), ilości, wykończenia powierzchni, tolerancji i przeznaczenia.

(2)Badanie wykonalności i cytowanie: Zespół inżynierów usługodawcy dokonuje przeglądu dostarczonych projektów i specyfikacji.możliwość wytwarzania (projektowanie w celu możliwości wytwarzania - DFM)W oparciu o koszt materiału, czas obróbki, narzędzia i pożądane wykończenie przygotowuje się szczegółową ofertę i wysyła ją donasi klienci.

2Projekt i programowanie

(1)Program CAD/CAM (CAD/CAM)Po zaakceptowaniu oferty,My...stosowanieProjektowanie komputerowe (CAD)Oprogramowanie do sfinalizowania projektu części w razie potrzeby lub weryfikacji projektu klienta.Produkcja wspomagana komputerowo (CAM)Oprogramowanie jest wykorzystywane do generowaniaProgram CNC (kod G)Program ten dyktuje dokładne ruchy frezarki, w tym ścieżki narzędzi, prędkości cięcia, prędkości podawania i głębokości cięcia.

(2)Wybór narzędzi: Odpowiednie narzędzia do cięcia (młyny końcowe, wiertarki itp.) wybierane są w oparciu o materiał, geometrię części i pożądane wykończenie powierzchni.

3. Zaopatrzenie w materiały i przygotowanie

(1)Nabycie materiałów: Specyfikacja stopów aluminium w wymaganej formie (płytka, pręty, sztabki) pochodzi od zaufanych dostawców.

(2)Przygotowanie materiału: surowiec aluminiowy jest cięty do odpowiedniego rozmiaru, często nieco większego od wymiarów części końcowej, aby ułatwić zaciskanie i obróbkę.Może również podlegać początkowym procesom łagodzenia naprężeń, jeśli jest to kluczowe dla utrzymania płaskości.

4. Obróbka CNC

Operacja frezowania: Wykonuje się program CNC. Maszyna frezująca precyzyjnie usuwa materiał warstwę po warstwie z płyty aluminiowej za pomocą obracających się narzędzi do cięcia, kształtując go w żądane złożone kształty.Operatorzy stale monitorują proces w celu zapewnienia optymalnej wydajności i jakości.

5. Procesy po obróbce

1.Deburing i czyszczenie: Po fresowaniu części są odgrzewane, aby usunąć ostre krawędzie lub grzyby, a następnie dokładnie oczyszczone, aby usunąć płyn chłodzący, szczątki i zanieczyszczenia.

2.Wykończenie powierzchni: W zależności od specyfikacji klienta, na płytę aluminiową można zastosować różne wykończenia powierzchniowe:

(1)Anodowanie: Poprawia odporność na korozję, odporność na zużycie i umożliwia barwienie.

(2)Polerowanie: Uzyskuje gładką, odbijającą powierzchnię.

(3)Szczotkowanie: tworzy kierunkowy, satenowy wykończenie.

(4)Blasing wiązek: zapewnia matową, jednolitą teksturę.

(5)Powłoka przekształcająca chromatyOferuje ochronę przed korozją i służy jako podstawa do malowania.

3.Dodatkowe operacje: Może to obejmować obróbkę cieplną, montaż lub inne specjalistyczne procesy, jeśli wymaga tego klient.

6Kontrola jakości i inspekcja

Kontrola w trakcie: W trakcie wszystkich etapów obróbki mechanicznej i przetwarzania końcowego przeprowadzane są kontrole jakości w celu wczesnego wykrycia wszelkich odchyleń.

Ostateczna inspekcja: Każda gotowa część jest poddawana rygorystycznej kontroli końcowej przy użyciu precyzyjnych urządzeń pomiarowych, takich jak:CMM (Coordinate Measuring Machine), zaciski, mikrometry i mierniki w celu sprawdzenia, czy wszystkie wymiary, tolerancje i wymagania dotyczące wykończenia powierzchni są spełnione zgodnie z rysunkami klienta.

Dokumentacja: sporządzane są sprawozdania z inspekcji i certyfikacje materiałów.

Powszechne materiały do produkcjiOEMCzęści do frezowania CNC Precyzyjna płytka aluminiowa dla przemysłu elektronicznego

1. 6061 Stop aluminium

Charakterystyka materiału:

(1)Bardzo wszechstronny: Bardzo powszechny i szeroko stosowany stop aluminium ogólnego zastosowania.

(2)Dobre właściwości mechaniczneMa dobrą wytrzymałość (zwłaszcza po obróbce cieplnej T6), wytrzymałość i odporność na zmęczenie.

(3)Odporność na korozję: Doskonała odporność na korozję, szczególnie korozję atmosferyczną.

(4)Łatwo spawalne: Ma dobrą spawalność, chociaż siła może zmniejszyć się po spawaniu.

(5)AnodizowalneOferuje dobre wyniki obróbki powierzchni, umożliwiając różnorodne kolory i zwiększoną odporność na zużycie poprzez anodowanie.

Charakterystyka przetwarzania:

(1)Doskonała mechanizacja:Bardzo łatwe do frezu CNCZapewniają one wydajność obróbki i wydłużają żywotność narzędzia.

(2)Wykończenie powierzchni: Ogólnie osiąga dobre wykończenie powierzchni, ale w przypadku lustrzanego lub bardzo wysokiego wykończenia mogą być potrzebne dodatkowe kroki polerowania lub wykończenia.

(3)Uwolnienie od stresu: Napędy wewnętrzne wytwarzane podczas obróbki są stosunkowo niskie, co prowadzi domniejsze ryzyko deformacji, co jest szczególnie korzystne dla produkcji komponentów precyzyjnych.

2. 7075 Stop aluminium

Charakterystyka materiału:

(1)Niezwykle silna: Jeden z stopów aluminium o najwyższej wytrzymałości, porównywalny do wielu stali, zwłaszcza w warunkach obróbki cieplnej T6 lub T73.

(2)Wysoka wytrzymałość podczas zmęczenia: Wykazuje doskonałą odporność na zmęczenie.

(3)Wysoka twardośćMa wysoką twardość.

(4)Umiarkowana odporność na korozję: W porównaniu z 6061 i 5052 ma słabszą odporność na korozję, zwłaszcza odporność na pęknięcie korozyjne.

(5)Słaba spawalnośćNiełatwo spawać.

Charakterystyka przetwarzania:

(1)Dobry mechanizm, ale wysoka twardość: Chociaż ma dobre właściwości cięcia, ze względu na wysoką twardośćzużycie narzędzi jest stosunkowo większeWymaga to wyboru twardszych materiałów narzędziowych (np. narzędzi węglowęglowodanowych) i odpowiednich parametrów cięcia.

(2)Zarządzanie chipami: Szczątki wytwarzane podczas cięcia mogą być drobniejsze i bardziej rozdrobnione, co wymaga skutecznego systemu ewakuacji szczątków.

(3)Kontrola deformacji: ze względu na wysoką wytrzymałość i potencjalne naprężenia wewnętrzne, konieczne jest zwiększenie uwagi na strategie obróbkideformacja kontrolipodczas usuwania dużych ilości materiału.

3. 5052 Stop aluminium

Charakterystyka materiału:

(1)Doskonała odporność na korozję: Szczególnie dobrze odporny na wodę morską i atmosferę przemysłową, ponieważ nie zawiera miedzi.

(2)Dobry kształt: Ma doskonałe właściwości kształtowania na zimno, dzięki czemu łatwo jest go giąć, stemplować i głęboko wyciągać.

(3)Umiarkowana siła: Oferuje umiarkowaną wytrzymałość i nie może być wzmocniony przez obrób cieplny.

(4)Dobra spawalnośćPosiada dobre właściwości spawalnicze.

Charakterystyka przetwarzania:

(1)Umiarkowana obróbczalność: W porównaniu z 6061, obróbkowość 5052 wynosilekko biedniejszyW trakcie obróbki może być lepki, skłonny do wytwarzania dłuższych, sznurowych szczypów, co może mieć wpływ na jakość powierzchni i ewakuację szczypów.

(2)Wykończenie powierzchni: wyzwanie w osiągnięciu bardzo wysokiego wykończenia powierzchni, co może wymagać więcej etapów wykończenia.

(3)Szybko zniekształca: ze względu na stosunkowo niską twardość, jestbardziej podatne na deformacjew trakcie obróbki cienkiej arkuszy lub w przypadku niewłaściwego zaciskania.

4. Stop aluminium MIC-6 (tławka odlewana z aluminium)

Charakterystyka materiału:

(1)Wyjątkowa stabilność wymiarowaTo jest pre-maszynowanypłytki odlewanej aluminiumktórych proces produkcji (specjalne procedury odlewania i łagodzenia naprężenia) zapewnianiezwykle niskie wewnętrzne napięcie pozostałe, utrzymując w ten sposób wyjątkową stabilność wymiarową podczas i po obróbce.

(2)Jednorodna twardość: wykazuje bardzo jednolitą twardość w całej płytce.

(3)Łatwe do wykonania: posiada dobrą obróbkę.

(4)Dobra przewodność cieplna: zdolne do skutecznego rozpraszania ciepła.

Charakterystyka przetwarzania:

(1)Minimalne lub zerowe odkształcenia podczas obróbki: Ze względu na niezwykle niskie napięcie wewnętrzne, MIC-6 doświadczabardzo niewielka lub żadna deformacja nawet podczas szybkiego usuwania ciężkich materiałów, co jest jego największą zaletą, zwłaszcza w przypadku produkcji dużych, złożonych i precyzyjnych komponentów o rygorystycznych wymaganiach dotyczących płaskości i stabilności wymiarowej.

(2)Doskonała mechanizacja: Jego wydajność cięcia jest bardzo dobra, łatwo tworząc małe, jednolite szczątki, co pomaga poprawić wydajność obróbki i jakość powierzchni.

(3)Wysoka precyzja utrzymania: Można łatwo osiągnąć i utrzymać wysoką precyzję i ścisłe tolerancje.

(4)Nie potrzeba dodatkowego środka przeciwstresowego: Zazwyczaj przed lub w trakcie obróbki nie jest wymagana dodatkowa obróbka przeciwprężeniowa.

Dlaczego wybrać Waltay do OEM CNC frezowania części Precision Aluminium Plate?

1- Duże doświadczenie i specjalizacja

(1)Aluminiowy ogniskowiecSpecjalizują się w:Badania i rozwój, produkcja i sprzedaż części obrobionych z aluminiumTa dedykowana koncentracja oznacza, że prawdopodobnie posiadają głęboką wiedzę specjalistyczną w zakresie obróbki różnych stopów aluminium i ich unikalnych cech przetwarzania, co jest kluczowe dla precyzyjnych płyt aluminium.

(2)Szerokość produktu: Wykazują szeroki wachlarz produktów z aluminium, w tym rozgrzewacze, obudowy (zasilanie, wzmacniacz, inwerter, skrzynki osłonowe) oraz ogólnie złożone części frezowane i obrócone CNC,wskazujące na silne zrozumienie potrzeb przemysłu elektronicznego.

2Kompleksowa produkcja

(1)Wbudowanie narzędzi: posiadaniemaszyny do obróbki narzędzi wewnętrznych (5 zestawów)jest znaczącą zaletą, która może prowadzić do:

(2)Konkurencyjne ceny jednostkoweWykonując narzędzia wewnętrznie,Mymoże zmniejszyć koszty outsourcingu.

(3)Szybsze czasy realizacji: Szybsze przejście na narzędzia oznacza szybsze zakończenie projektu.

(4)Różne procesy:My...oferuje obróbkę CNC (grzewanie, obrócanie), wiercenie, szlifowanie, drut EDM, tłoczenie, spawanie oraz różne wykończenia powierzchniowe, takie jak anodowanie, powłoka proszkowa, pokrycie cynkiem, malowanie olejowe, nietowanie,drukowanie jedwabnoprzylepne, grawerowania laserowego i pakowania na zamówienie.rozwiązanie kompleksowedla złożonych projektów.

3Koncentruj się na precyzji i jakości

(1)Standardy ISO 9001Waltay, idź za mną.Standardy ISO 9001w celu kontroli jakości, co wskazuje na zaangażowanie w zorganizowany system zarządzania jakością, zapewniający spójność procesów i wysoką jakość produktów.

4Usługi skoncentrowane na klientach

(1)Szybkie tworzenie prototypówWaltay oferuje:usługi szybkiego tworzenia prototypówz całkowitym czasem realizacji3-5 dni, co ma kluczowe znaczenie dla szybkich iteracji projektowych i rozwoju produktów w dziedzinie elektroniki.

(2)Pomoc w projektowaniu:My...Zapewnienie asystenta projektowania mechanicznego, od koncepcji do rysunku, zapewnienie pakietu "wszystko włącznie"." Jest to bardzo korzystne dla klientów, którzy mogą potrzebować wsparcia w optymalizacji ich projektów do produkcji (DFM).

(3)Wzajemne narzędzia i darmowe próbki:My...oferuje "uniwersalne obudowy" i "wzajemne narzędzia", dzięki którym klienci mogą modyfikować istniejące rysunki, oszczędzając koszty narzędzi i czas.My...Ponadto "bezpłatne próbki do badań i rozwoju, testów" z istniejących modeli, które mogą znacząco przynieść korzyści klientom w fazie ich rozwoju.

(4)Szybkie cytaty:Ocenę w ciągu 24-48 godzinPomaga klientom szybko uzyskać informacje o cenach- Tak.

5Strategiczna lokalizacja.

Shenzhen, Chiny: Położenie firmy Waltay w Shenzhen w Guangdong w Chinach stawia ją na czele dużego centrum produkcyjnego, co daje jej korzyści w zakresie dostępu do łańcucha dostaw, konkurencyjnych cen i wykwalifikowanej siły roboczej.

Waltay specjalizuje się w obsłudze części CNC od ponad 15 lat. Jesteśmy dobrzy w produkcji precyzyjnych elementów metalowych i plastikowych.prototypyOprócz części obróbkowych CNC z aluminium, dostarczamy również stali nierdzewnej, ABS, PC, PA,Części obrobione CNC PP i POM, które mogą być szeroko stosowane w kablach, czujniki, silniki, złącza itp.
